【产品概述】

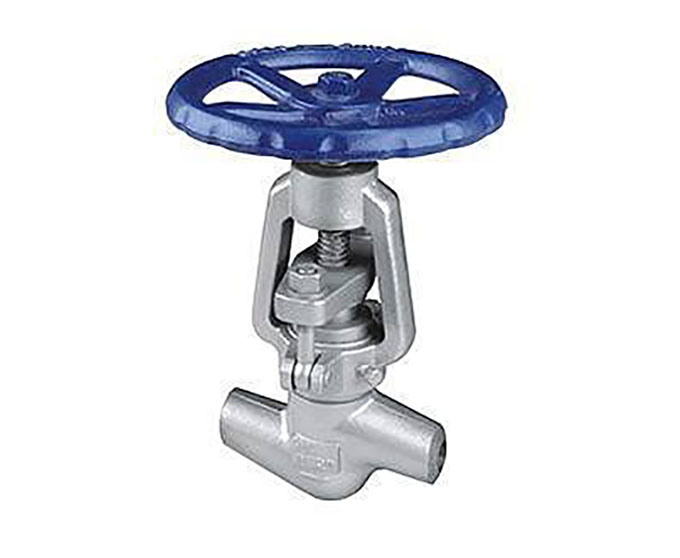

J61Y焊接截止阀与管路连接采用焊接式结构。密封面不易磨损、擦伤、密封性能好、寿命长。结构

紧凑、启闭性好、高度小、维修方便。适用于水、蒸油品管路上，具有耐高温、耐高压的特点。

【产品的优点】

1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间磨擦力小，寿命较长。

【产品选用原则】

1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高

压管路上。

2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50㎜的

管路上，宜选用。

5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160公称压力16MPa 或PN320 公称压力

32MPa 的高压角式截止阀或高压角式节流阀。

6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质

合金密封副的直流式截止阀或直流式节流阀。

7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公

称通经小于150㎜的管路上。

【产品主要零件材质】

零件材料 材料牌号

阀体 WCB A105 WC6 12Cr1MoV WC9 12Cr1MoV

阀盖 WCB A105 WC6 12Cr1MoV WC9 12Cr1MoV

阀瓣 WCB A105 WC6 25Cr2MoV WC9 25Cr2MoV

阀杆 2Cr13/1Cr17Ni2 25Cr2MoV 25Cr2MoV

阀座 25 + STL 304 304

密封环（垫片） 增强柔性石墨/软钢

填料 增强柔性石墨

阀杆螺母 ZCuAl10Fe3 / D2
